Hệ số vượt tải là gì? Đây là hệ số an toàn và phải kể đến khả năng thay đổi của tải trọng khi tính toán kết cấu theo trạng thái giới hạn. Cùng mindovermetal chia sẻ sau đây.

Hệ số vượt tải là gì?

Hệ số vượt tảiLoại tải trọngHệ số vượt tải
1) Tính toán cường độ và ổn địnhTrọng lượng của kết cấu: a) kết cấu thép (1)
b ) cấu trúc gạch đá, gạch đá có cốt thép
c ) cấu trúc bêtông trên 1.600 kg / m3
d ) cấu trúc bêtông từ 1.600 kg / m3 trở xuống, vật tư ngăn cách, lớp trát, hoàn thành xong
sản xuất tại xí nghiệp sản xuất ii ) sản xuất tại công trường thi công
1,05
1,1
1,1
1,2
1,3
Trọng lượng, áp lực đất (2): đất nguyên thổđất đắp1,1
1,15
Tải trọng do thiết bị, người, hàng chất kho: Trọng lượng của: thiết bị cố địnhlớp ngăn cách của thiết bị cố địnhvật liệu chứa trong thiết bị, bể, ống dẫn: i) chất lỏng
ii ) chất rời, cặn, huyền phù
thiết bị bốc dỡ, xe cộ e ) tải trọng do vật tư có năng lực hút ẩm, ngấm nước
1,05
1,2
1,0
1,1
1,2
1,3
1.4. Tải trọng phân bố đều lên sàn, cầu thang: khi tải trọng tiêu chuẩn: i) nhỏ hơn 200 daN/ m2
ii ) không nhỏ hơn 200 daN / mét vuông
b ) do khối lượng của vách ngăn trong thời điểm tạm thời
1,3
1,2
theo mục 1.1
1.5. Tải trọng tập trung và tải trọng lên lan can1,2
1.6. Tải trọng của cẩu trục, cẩu treo1,1
1.7. Tải trọng gió
thời hạn sử dụng giả định của khu công trình :
50 năm40 năm
30 năm
20 năm
10 năm
5 năm
1,2
1,15
1,1
1,0
0,9
0,75
2) Tính toán độ bền mỏi1,0
riêng so với dầm cầu trục
3) Tính toán theo biến dạng và chuyển vị1,0
( nếu không có pháp luật khác )

Ghi chú : Trường hợp độ bảo đảm an toàn của cấu trúc bị giảm khi giảm tải trọng liên tục ( như độ không thay đổi chống lật khi giảm khối lượng của cấu trúc và đất ) phải lấy hệ số độ đáng tin cậy bằng 0,9. Đối với cấu trúc thép nếu ứng lực do khối lượng riêng vượt quá 0,5 ứng lực chung thì lấy hệ số độ đáng tin cậy bằng 1,1.

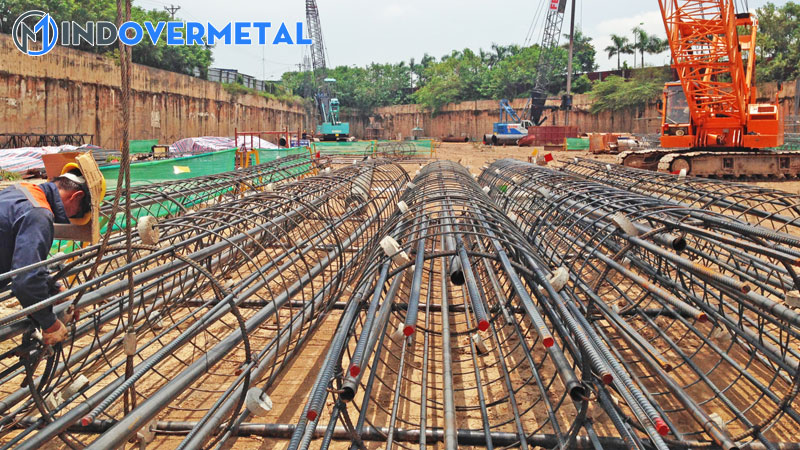

he-so-vuot-tai-la-gi-y-nghia-tu-he-so-vuot-tai-mindovermetal

Khi tính cấu trúc nền móng theo những tải trọng sinh ra trong quy trình tiến độ xây lắp, tải trọng thống kê giám sát thời gian ngắn phải giảm đi 20 % ; Khi tính năng lực chống cháy của những cấu trúc chịu ảnh hưởng tác động nổ, hệ số vượt tải lấy bằng 1 so với toàn bộ những loại tải trọng.

Khi giám sát cường độ và không thay đổi trong điều kiện kèm theo tác động ảnh hưởng va chạm của cẩu trục và cẩu treo vào gối chắn đường ray, hệ số độ đáng tin cậy lấy bằng 1 so với toàn bộ những loại tải trọng. 10.3.2. 5. Tải trọng gió

Tải trọng gió gồm 2 thành phần tĩnh và động, được giám sát như sau :

Thành phần tĩnh Giá trị tiêu chuẩn thành phần tĩnh của tải trọng gió ở độ cao Z so với mốc chuẩn được xác định theo công thức: W = W0 x k x c

Trong đó :

W0 – giá trị áp lực đè nén gió, theo mục 10.3.2. 5.1. b dưới đây .
k – hệ số tính đến sự đổi khác của áp lực đè nén gió theo độ cao và dạng địa hình ( theo bảng 5, TCVN 2737 – 95 )
c – hệ số khí động ( theo bảng 6, TCVN 2737 – 95 ) cách xác lập mốc chuẩn : theo phụ lục G, TCVN 2737 – 95. Thành phần động Không cần tính đến thành phần động khi xác lập áp lực đè nén mặt trong của khu công trình được thiết kế xây dựng ở địa hình dạng A và B ( địa hình trống trải và tương đối trống trải, theo điều 6.5 của TCVN 2737 – 95 ) và có đặc thù như sau : i ) nhà nhiều tầng, cao dưới 40 m

ii ) nhà công nghiệp 1 tầng, cao dưới 36 m, tỷ số độ cao trên nhịp nhỏ hơn 1,5 .

Cách xác lập thành phần động của tải trọng gió được lao lý trong những điều từ 6.11 tới 6.16 của tiêu chuẩn TCVN 2737 – 95 “ Tải trọng và ảnh hưởng tác động – Tiêu chuẩn phong cách thiết kế ”. 10.3.2. 6. Tải trọng động đất
Theo lao lý tại điều 3.6 của Quy chuẩn thiết kế xây dựng này .

Điều 10.4. Kết cấu bê tông cốt thép10.4.1. Giải pháp được chấp thuận là đạt yêu cầu

Kết cấu bê tông cốt thép của khu công trình được coi là đạt nhu yếu nếu tương thích với pháp luật và những tiêu chuẩn của việt nam dưới đây :

Thiết kế: TCVN 5574 – 91 “kết cấu bê tông cốt thép – Tiêu chuẩn thiết kế” Ghi chú: TCVN 5574 – 91 không áp dụng cho những loại kết cấu dưới đây: kết cấu làm việc trong những môi trường đặc biệt như: i) môi trường nhiệt độ cao: thường xuyên trên 700C, hoặc ii) môi trường nhiệt độ thấp: dưới âm 400C, hoặciii) môi trường xâm thực mạnh đối với bê tông. kết cấu chuyên ngành, được thiết kế theo chỉ dẫn riêngkết cấu làm bằng các loại bê tông đặc biệt: i) bê tông đặc biệt nặng: có khối lượng riêng trên 2.500 kg/ m3ii) bê tông đặc biệt nhẹ: có khối lượng riêng dưới 800 kg/ m3iii) bê tông cốt liệu bé: có đường kính dưới 5mmiv) bê tông dùng cốt liệu và chất kết dính đặc biệt như chất dẻo Những chỉ dẫn quan trọng của TCVN 5574 – 91 được trích dẫn ở mục 10.4.2 dưới đây. Chống ăn mòn, chống thấm: TCVN 3993 – 85 Chống ăn mòn trong xây dựng – Kết cấu bê tông và bê tông cốt thép – Nguyên tắc cơ bản để thiết kế TCVN 5718 – 93 Mái và sàn bê tông cốt thép trong công trình xây dựng – Yêu cầu kỹ thuật chống thấm nước Thi công, nghiệm thu TCVN 4452 – 87 Kết cấu bê tông và bê tông cốt thép lắp ghép – Quy phạm thi công, nghiệm thu. TCVN 4453 – 95 Kết cấu bê tông và bê tông cốt thép toàn khối – Quy phạm thi công, nghiệm thu. TCVN 5592 – 91 Bê tông nặng – Yêu cầu bảo dưỡng ẩm tự nhiên; Ghi chú:Danh mục các tiêu chuẩn về vật liệu, phương pháp thử được nêu ở phụ lục 10.5.10.4.2. Chỉ dẫn10.4.2.1. Thiết kế kết cấu bê tông cốt thép (chọn sơ đồ kết cấu, chọn kích thước tiết diện và bố trí cốt thép) phải đảm bảo được độ bền, độ ổn định và độ cứng không gian xét trong tổng thể, cũng như riêng từng bộ phận của kết cấu trong mọi giai đoạn xây dựng và sử dụng.10.4.2.2. Yêu cầu chống nứt Yêu cầu chống nứt của kết cấu được phân thành ba cấp phụ thuộc vào điều kiện làm việc của chúng và loại cốt thép được dùng: Cấp I – Không được phép xuất hiện vết nứt;Cấp II – Cho phép có vết nứt ngắn hạn với bề rộng hạn chế khi kết cấu chịu tải trọng tạm thời bất lợi nhưng đảm bảo vết nứt sẽ được khép kín lại khi kết cấu không chịu tải trọng tạm thời bất lợi đó;Cấp III – Cho phép có vết nứt với bề rộng hạn chế. Cấp chống nứt và giá trị giới hạn của bề rộng khe nứt được quy định trong bảng 10.4.1. Bảng 10.4.1. Cấp chống nứt và giới hạn của bề rộng khe nứt

he-so-vuot-tai-la-gi-y-nghia-tu-he-so-vuot-tai-1-mindovermetal

Loại kết cấuCấp chống nứt và giá trị của bề rộng khe nứt giới hạn (mm) ứng với loại cốt thép được dùng
Thép thanh,
dây thép thường
Dây thép cường độ cao d

4 mm

Dây thép cường độ cao d

3 mm

1. Kết cấu chịu áp lực của chất lỏng hoặc hơi
2. Kết cấu nằm dưới mực nước ngầm
Cấp 1Cấp 1Cấp 1
3. Kết cấu chịu trực tiếp áp lực của vật liệu rờiCấp 3
0,25
Cấp 2
0,10
Cấp 2
0,05
4. Kết cấu ở ngoài trời hoặc trong đất, trên mực nước ngầmCấp 3
0,30
Cấp 2
0,15
Cấp 2
0,05
5. Kết cấu ở nơi được che phủCấp 3
0,35
Cấp 3
0,15
Cấp 2
0,15

Ghi chú : Bề rộng khe nứt số lượng giới hạn cho trong bảng ứng với tính năng của hàng loạt tải trọng, kể cả dài hạn và thời gian ngắn. Đối với cấu trúc cấp 3 khi chỉ kiểm tra riêng với tải trọng dài hạn, số lượng giới hạn bề rộng khe nứt được giảm đi 0,05 mm. ở những vùng chịu tác động ảnh hưởng của nước mặn, giảm bề rộng khe nứt số lượng giới hạn 0,1 mm so với cấp 3, giảm 0,05 mm so với cấp 2. Nếu sau khi giảm mà bề rộng khe nứt số lượng giới hạn bằng không thì nâng cấu trúc lên thành cấp 1. Đối với những khu công trình có niên hạn sử dụng dưới 20 năm được cho phép tăng bề rộng khe nứt số lượng giới hạn lên 0,05 mm. 10.4.2. 3. Yêu cầu về biến dạng
Các trị số số lượng giới hạn của biến dạng được pháp luật ở bảng 10.4.2 .

Bảng 10. 4.2. Trị số giới hạn của biến dạng

Loại cấu kiệnGiới hạn độ võng
1.Dầm cầu trục với:
a / Cầu trục quay tay
b / Cầu trục chạy điện
(1/ 500) L

(1/ 600) L

2. Sàn có trần phẳng, cấu kiện của mái và tấm tường treo (khi tính tấm tường ngoài mặt phẳng), nhịp L:
a / L 7,5 m
(1/ 200) L
3 cm
( 1 / 250 ) L
3. Sàn với trần có sườn và cầu thang, nhịp L:
a / L 10 m
(1/ 200) L
2,5 cm
( 1 / 400 ) L

Ghi chú : L là nhịp giám sát của dầm hoặc bản kê lên 2 gối. Đối với những công xon, dùng L = 2L1 với L1 là độ vươn của công xon. Khi phong cách thiết kế cấu trúc có độ vồng trước thì lúc kiểm tra về võng cho phép trừ đi độ vồng đó nếu không có những hạn chế gì đặc biệt quan trọng. Đối với những cấu kiện khác không nêu ở trong bảng thì giới hạn độ võng được pháp luật tuỳ theo đặc thù và trách nhiệm của chúng nhưng số lượng giới hạn đó không được lớn quá 1 / 150 nhịp hoặc 1 / 75 độ vươn của công xon. Khi lao lý độ võng số lượng giới hạn không phải do nhu yếu về công nghệ tiên tiến sản xuất và cấu trúc mà chỉ do nhu yếu về thẩm mỹ và nghệ thuật thì để đo lường và thống kê f chỉ lấy những tải trọng công dụng dài hạn. 10.4.2. 4. Kết cấu bê tông cốt thép lắp ghép
1 ) Khi đo lường và thống kê cấu trúc bê tông cốt thép lắp ghép chịu tính năng của nội lực sinh ra trong lúc chuyên chở và cẩu lắp, tải trọng do khối lượng bản thân cấu kiện cần nhân với hệ số động lực lấy như sau : bằng 1,8 khi chuyên chở, bằng 1,5 khi cẩu lắp. Trong trường hợp này không cần kể đến hệ số vượt tải cho khối lượng bản thân .
2 ) Các cấu trúc nửa lắp ghép cũng như cấu trúc toàn khối phối hợp cần thống kê giám sát theo hai quy trình tiến độ thao tác sau đây :
a ) Trước khi bê tông mới đổ đạt được cường độ pháp luật : thống kê giám sát những bộ phận lắp ghép hoặc những cốt cứng chịu công dụng của tải trọng do khối lượng của phần bê tông mới đổ và của mọi tải trọng khác công dụng trong quy trình đổ bê tông .

b) Sau khi bê tông mới đổ đạt được cường độ quy định: tính toán kết cấu bao gồm cả phần lắp ghép hoặc cốt cứng cùng với bê tông mới đổ, chịu tải trọng tác dụng trong quá trình sau này của việc xây dựng và theo tải trọng khi sử dụng kết cấu.10.4.2.5. Khoảng cách giữa các khe co giãn – nhiệt độ.

1 ) Kết cấu không chịu ảnh hưởng tác động trực tiếp và tiếp tục của mưa, nắng
Đối với hệ cấu trúc không chịu tác động ảnh hưởng trực tiếp và tiếp tục của mưa, nắng, khoảng cách giữa những khe co và giãn – nhiệt độ không được vượt quá khoảng cách lao lý trong bảng 10.4.3 .
Trường hợp cần khoảng cách lớn hơn, phải xác lập khoảng cách khe co và giãn – nhiệt độ bằng thống kê giám sát .

Bảng 10.4.3. Khoảng cách lớn nhất giữa các khe co giãn nhiệt độ cho phép không cần tính toán

( so với hệ cấu trúc, không chịu ảnh hưởng tác động trực tiếp và tiếp tục của mưa nắng )

Kết cấuKhoảng cách lớn nhất giữa các khe co giãn
Khung lắp ghép (kể cả trường hợp có mái bằng kim loại hoặc gỗ)
2. Kết cấu lắp ghép bằng những tấm đặc
3. Khung toàn khối hoặc nửa lắp ghép
4. Kết cấu tấm đặc toàn khối hoặc nửa lắp ghép
70
6060
50

2 ) Kết cấu chịu tác động ảnh hưởng trực tiếp và tiếp tục của mưa nắng
Đối với cấu trúc chịu ảnh hưởng tác động trực tiếp và tiếp tục của mưa nắng như : lớp mặt mái nhà, ban công, mặt đường, khoảng cách khe co và giãn nhiệt ẩm phải tương thích với tiêu chuẩn TCVN 5718 – 93 : “ Mái và sàn bê tông cốt thép trong khu công trình kiến thiết xây dựng – Yêu cầu kỹ thuật chống thấm nước. ” ( bảng 10.4.4 ) .
Bảng 10.4.4. Khoảng cách tối đa của khe co và giãn nhiệt ẩm, theo 2 chiều vuông góc
( so với cấu trúc chịu tác động ảnh hưởng trực tiếp và tiếp tục của mưa nắng )

Loại kết cấuKhoảng cách
tối đa ( m )
Lớp bê tông chống thấm của mái không có lớp chống nóng.Tường chắn mái bằng bê tông cốt thép.9
– Lớp bê tông chống thấm của mái có lớp chống nóng đạt yêu cầu kỹ thuật, quy định tại điều 4 của TCVN 5718 – 93.
Xem thêm : Mô Hình Mbti : Hiểu Tính Cách, Tăng Năng Suất, Trắc Nghiệm Mbti
– Kết cấu bê tông cốt thép khác chịu tác động ảnh hưởng trực tiếp của bức xạ mặt trời .
18

Điều 10.5. Kết cấu gạch đá và gạch đá cốt thép10. 5.1. Giải pháp được chấp thuận đồng ý là đạt nhu yếu
Các cấu trúc gạch đá và gạch đá cốt thép của khu công trình được coi là đạt nhu yếu nếu tương thích với pháp luật và những tiêu chuẩn của việt nam dưới đây :
Thiết kế TCVN 5573 – 91 “ Kết cấu gạch đá và gạch đá cốt thép – Tiêu chuẩn phong cách thiết kế ” Ghi chú : Những hướng dẫn quan trọng của TCVN 5573 – 91 được trích dẫn ở mục 10.5.2. Thi công, nghiệm thu sát hoạch : TCVN 4085 – 85 “ Kết cấu gạch đá – Quy phạm thiết kế, nghiệm thu sát hoạch ”. Ghi chú : Danh mục những tiêu chuẩn về vật tư, chiêu thức thử được nêu ở phụ lục 10.5.10. 5.2. Chỉ dẫn
10.5.2. 1. Phải kiểm tra cường độ của tường, cột, mái đua và những cấu kiện khác trong quy trình tiến độ thiết kế và sử dụng .

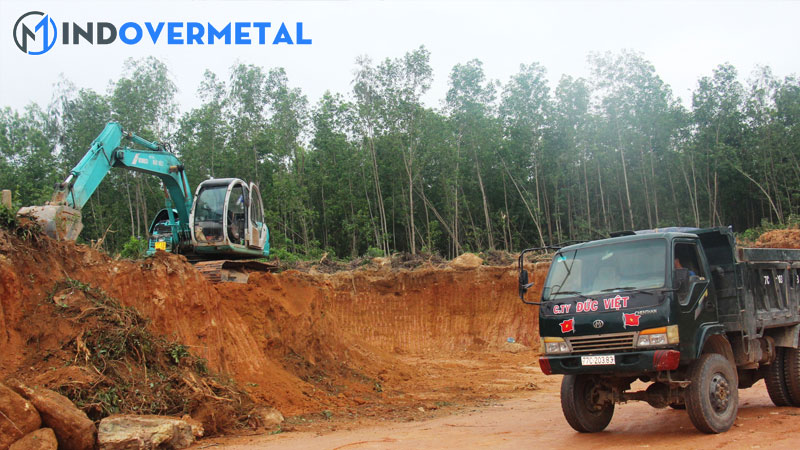

he-so-vuot-tai-la-gi-y-nghia-tu-he-so-vuot-tai-2-mindovermetal

10.5.2. 2. Các cấu kiện có kích cỡ lớn ( như panen tường, khối xây lớn, … ) phải được kiểm tra bằng giám sát trong quá trình sản xuất và dựng lắp như lao lý tại mục 10.4.2. 4 .
10.5.2. 3. Yêu cầu tối thiểu về link trong khối xây đặc bằng gạch hoặc đá có hình dạng vuông vắn ( ngoại trừ panen bằng gạch rung ) như sau :
Đối với xây bằng gạch có chiều dày đến 65 mm – một hàng gạch ngang cho sáu hàng gạch dọc ; so với khối xây bằng gạch rỗng có chiều dày đến 65 mm – một hàng gạch ngang cho bốn hàng gạch dọc. Đối với khối xây bằng đá có chiều cao một lớp từ 200 mm trở xuống – một hàng ngang cho ba hàng dọc. 10.5.2. 4. Khe nhiệt độ
Đối với tường ngoài không có cốt thép, khoảng cách lớn nhất giữa những khe nhiệt độ được lao lý ở bảng 10.5.1 .

Bảng 10.5.1. Khoảng cách lớn nhất giữa các khe nhiệt độ trên tường ngoài (m)

Loại khối xâyKhoảng cách (m)
với mác vữa xây
mác 50 trở lênmác 25 trở xuống
1. Khối xây bằng gạch sét thường, gạch gốm, đá thiên nhiên, blốc bê tông lớn.100120
2. Khối xây bằng gạch silicát, gạch bê tông, blốc bê tông silicát.7080
3. Tường bằng bê tông đá hộc35

Ghi chú:Đối với công trình bằng gạch đá lộ thiên, khoảng cách này lấy bằng 0,5 trị số trong bảng.Điều 10.6. Kết cấu thép10.6.1. Giải pháp được chấp thuận là đạt yêu cầu

Kết cấu thép của khu công trình được coi là đạt nhu yếu nếu tương thích với pháp luật và những tiêu chuẩn của việt nam dưới đây :
Thiết kế : TCVN 5575 – 91 “ Kết cấu thép – Tiêu chuẩn phong cách thiết kế ” Ghi chú : Những hướng dẫn quan trọng của TCVN 5575 – 91 được trích dẫn ở mục 10.6.2. Thi công, nghiệm thu sát hoạch 20 TCVN 170 – 89 “ Kết cấu thép – Gia công, lắp ráp và nghiệm thu sát hoạch – Yêu cầu kỹ thuật ” 10.6.2. Chỉ dẫn10. 6.2.1. Khi phong cách thiết kế thép cần : Dự kiến mạng lưới hệ thống giằng để bảo vệ sự không thay đổi và bất biến hình khoảng trống của hàng loạt cấu trúc và những cấu kiện của chúng trong quy trình lắp ráp và sử dụng. Loại trừ những tác động ảnh hưởng có hại của biến dạng và ứng suất dư. Trong link cần loại trừ năng lực phá hoại dòn cấu trúc trong quy trình lắp ráp và sử dụng. Chống ăn mòn cho cấu trúc thép. 10.6.2. 2. Độ võng và độ nghiêng lệch của cấu trúc .
1 ) Độ võng được xác lập theo tải trọng tiêu chuẩn không kể đến sự giảm yếu của tiết diện do lỗ bulông và không xét đến hệ số động .
Đối với những cấu trúc có độ vồng cấu trúc độ võng thẳng đứng lấy bằng hiệu số giữa giá trị của độ võng hàng loạt và độ vồng cấu trúc .
2 ) Độ võng tương đối thẳng đứng của những cấu kiện không được vượt quá những giá trị cho ở bảng 10.6.1 .
Độ võng tương đối của những cấu trúc không được nêu trong bảng 10.6.1 cần được thiết lập theo những nhu yếu riêng, nhưng không được vượt quá 1 / 150 chiều dài của nhịp dầm hoặc của hai lần phần vươn ra của công xon .
3 ) Độ võng ngang tương đối của thanh đứng, xà ngang và của panen tường treo không được vượt quá 1 / 300 ; của dầm đỡ cửa kính không được vượt quá 1 / 200 chiều dài của nhịp .
Xem thêm : Chi Tiết Cách Nấu Lẩu Cá Hồi Măng Chua Ngon Tuyệt Cú Mèo, Cách Nấu Lẩu Cá Hồi Măng Chua Hấp Dẫn, Không Tanh

4) Độ lệch ngang tương đối của cột ở mức cánh trên của dầm cầu trục có số chu kỳ tác dụng của tải trọng từ 2×106 trở lên không được vượt quá 1/ 2000 nhịp.Bảng 10.6.1. Độ võng tương đối của cấu kiện

Các cấu kiện của kết cấuĐộ võng tương đối (đối với nhịp L)
1. Dầm và dàn cầu trục:
– Chế độ thao tác nhẹ ( gồm có cầu trục tay pa – lăng điện và pa – lăng )
Chế độ thao tác trung bìnhChế độ thao tác nặng và rất nặng
1/400
1/500
1/600
Dầm sàn công tác của nhà sản xuất với đường ray: Khổ rộngKhổ hẹp1/600
1/400
3. Dầm sàn công tác của nhà sản xuất khi không có đường ray và dầm sàn giữa các tầng: Dầm chínhCác dầm khác và dầm cầu thangSàn thép1/400
1/250
1/150
4. Dầm và dàn của mái và của sàn hầm mái:
– Có treo thiết bị nâng chuyển hoặc thiết bị công nghệ tiên tiến
– Không thiết bị treo
– Xà gồ
– Sàn định hình
1/400
1/250
1/200
1/150
Các cấu kiện của sườn tường: – Xà ngang
– Dầm đỡ cửa kính
1/300
1/200

Ghi chú: Đối với công xon nhịp L lấy bằng hai lần phần vươn ra của công xon.Khi có lớp vữa trát, độ võng của dầm sàn chỉ do tải trọng tạm thời gây ra không được lớn hơn 1/350 chiều dài nhịp.

Khi hiểu đúng hệ số vượt tải là gì sẽ giúp người xây dựng, kiểm định công trình dễ dàng hơn và chính xác hơn. Mong rằng với những chia sẻ của mindovermetal sẽ giúp bạn hiểu đúng về hệ số này.
