Cách lắp ráp ống thoát nước xuyên sàn như thế nào?

Hiện nay, không những những khu công trình ở thành phố mà cả ở nông thôn cũng đã khá phổ cập với cách đi ống thoát nước xuyên qua dầm sàn. Bởi giải pháp này mang lại quyền lợi về mặt thẩm mỹ và nghệ thuật cũng như kinh tế tài chính. Vậy cụ thể cách lắp ráp ống thoát nước xuyên sàn như thế nào? Cần chú ý quan tâm những gì? Mời những bạn cùng tìm hiểu thêm bài viết dưới đây của mindovermetal để hiểu rõ hơn

Có nên lắp đặt ống thoát nước xuyên sàn không?

Trên thực tiễn, việc đặt ống nước xuyên sàn hoàn toàn có thể gây ra những sự cố như thấm nước tường nhà, sân thượng, sàn vệ sinh. Vì vậy, trong quy trình thiết kế phải bảo vệ kỹ thuật chống thấm cổ ống xuyên sàn. Thực hiện những quy tắc chuẩn trong kiến thiết xây dựng để tránh những sự cố kể trên

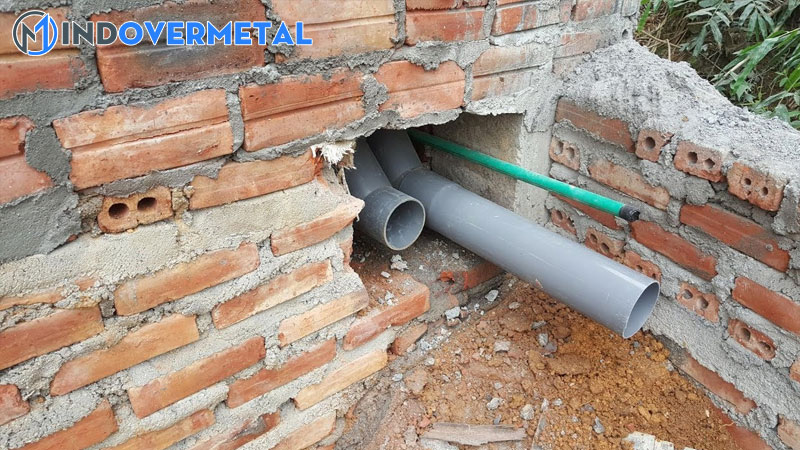

cach-lap-rap-ong-thoat-nuoc-xuyen-san-nhu-the-nao-mindovermetal

Tuy nhiên, có một số ít trường hợp bắt buộc phải kiến thiết mạng lưới hệ thống ống thoát xuyên sàn như đặt ống trong hộp kỹ thuật, hay xây đắp mạng lưới hệ thống thoát nước trần xấp xỉ .

Lợi ích của việc lắp đặt ống thoát nước xuyên sàn

So với cách lắp ống thoát sàn thì lắp ống nước xuyên sàn có 2 ưu điểm sau:

Tăng tính nghệ thuật và thẩm mỹ cho khu công trình : Mọi đường ống nước đều nằm trong sàn nhà, vừa đẹp vừa hạn chế được những va chạm, tác động ảnh hưởng từ bên ngoài đến đường ống gây rò rỉ, vỡ ống

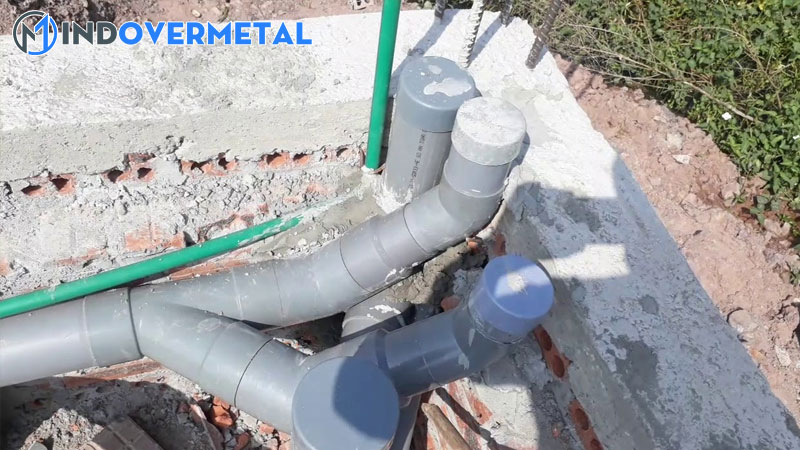

cach-lap-rap-ong-thoat-nuoc-xuyen-san-nhu-the-nao-1-mindovermetal

Lắp đặt mạng lưới hệ thống ống thoát nước xuyên dầm sàn rồi mới đổ bê tông sẽ tránh được thực trạng đục sàn bê tông, khó chống thấm sau này

Nguyên tắc lắp đặt ống thoát nước xuyên sàn

Hệ thống ống thoát nước xuyên sàn sẽ nằm cố định và thắt chặt trong sàn bê tông. Vì vậy, trước khi lắp ráp, bạn nên xem xét, thống kê giám sát kỹ lưỡng, sao cho thuận tiện cho việc sửa chữa thay thế nếu chẳng may có sự cố xảy ra .

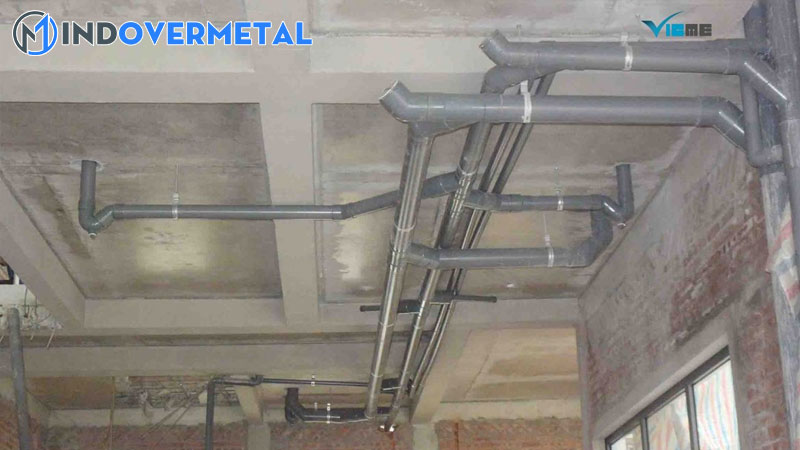

cach-lap-rap-ong-thoat-nuoc-xuyen-san-nhu-the-nao-2-mindovermetal

Dưới đây là một số nguyên tắc bạn cần tuân thủ :

  • Phải tách biệt hệ thống thoát nước của nhà vệ sinh (bồn cầu, bồn tiểu) với hệ thống thoát nước rửa (lavabo, bồn tắm, sàn).
  • Hạn chế tối đa đi đường ống quá dài, nhiều gấp khúc.
  • Vị trí lắp đặt dễ dàng, dễ kiểm tra, dễ sửa chữa khi cần thiết.
  • Đường ống nước không đi qua phòng ngủ hoặc phòng khách.

Các tiêu chuẩn ống thoát nước xuyên sàn

Tiêu chuẩn về đường kính

Kích thước đường kính ống thoát nước phải lớn hơn đường ống phân nhánh, tương ứng với chất thải tải ra trong giám sát .

Đường kính ống thoát nước thải trung bình là 300 mm. Với những khu công trình có quy mô lớn hoàn toàn có thể lên đến 400 mm. Với những hộ mái ấm gia đình thường giao động từ 150 200 mm, tùy theo vị trí lắp ráp .

Tiêu chuẩn về độ dốc

Kích cỡ đường ống thoát của bồn cầu, chậu rửa, cống thoát mái khác nhau. Căn cứ vào kích cỡ sẽ tính ra được lượng nước chảy bảo vệ thông suốt trong quy trình sử dụng

Mời bạn tìm hiểu thêm bảng đường kính ống bảo vệ độ dốc tương thích khi lắp ráp ống để nước và chất thải thoát nhanh hơn

Vận tốc dòng chảy

Vận tốc dòng chảy nhờ vào rất nhiều vào vật liệu tạo nên đường ống. Hiện có 3 loại ống sau:

  • Ống sắt kẽm kim loại không vượt quá 8 m3 / s
  • Ống phi sắt kẽm kim loại 5 m3 / s
  • Ống bê tông không quá 1 m3 / s
  • Đối với mạng lưới hệ thống cống nước nước lắp ráp để thoát nước mưa thì cần bảo vệ vận tốc chảy từ 7 10 m3/s

Quy trình lắp đặt ống thoát nước xuyên sàn

Bước 1: Lựa chọn đường kính ống tương ứng

Dựa vào bảng tìm hiểu thêm phía trên, bạn trọn vẹn hoàn toàn có thể chọn được đường kính ống tương thích. Thông thường, đường ống thoát nước dùng cho những thiết bị bồn tiểu, chậu rửa mặt, cống phòng tắm có size đường kính từ 60 mm trở lên. Ống thoát nước chính, ống hầm cầu, bể phốt phải tối thiểu > 90 mm

Bước 2: Ghép cốp pha sàn, dầm

Xác định vị trí lỗ mở theo trục và dầm. Khi ghép ống thoát nước trong mạng lưới hệ thống cốp pha cần phải để ván cốp pha phẳng phiu, không cong vênh

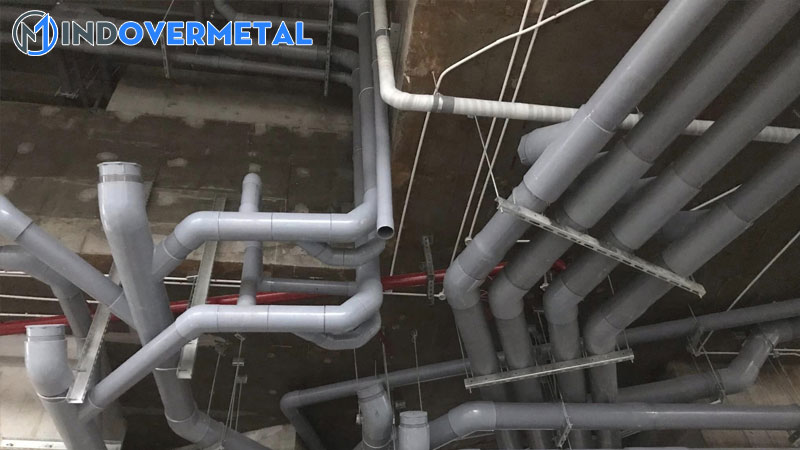

cach-lap-rap-ong-thoat-nuoc-xuyen-san-nhu-the-nao-3-mindovermetal

Độ võng khi thiết kế tương ứng 3/1000 nhịp của dầm. Khoảng cách với ống thoát nước là 1 3 mm để tránh ảnh hưởng tác động, va chạm đến ống làm rò rỉ, nứt vỡ

Bước 3: Đánh dấu vị trí lỗ mở

Cần lưu lại những vị trí lỗ mở bằng sơn hoặc mực trên ống cần lắp ráp để thuận tiện cho việc kiến thiết. Đồng thời tránh thực trạng lắp nhầm ống có đường kính khác vào vị trí đó

Bước 4: Thi công lỗ mở xuyên sàn

Dùng một đoạn ty ren có size đã cắt sẵn vặn vào Ecu được hàn vào bản sắt bắn xuống sàn đặt sleeve vào vị trí đã vạch. Sau đó cố định và thắt chặt lại bằng một tấm gỗ giúp giữ chặt ống và làm nắp bịt tránh khi đổ bê tông rơi vào trong sleeve

  • Đầu dưới bịt bằng băng dính để tránh bê tông tràn vào trong ống
  • Quấn quanh thân ống lớp mút dày 5 mm. Việc này thực thi sau khi có mặt bằng cốp pha, cốp thép sàn
  • Thi công lỗ mở xuyên dầm
  • Ống đặt xuyên sàn có chiều dài nhỏ hơn chiều rộng của dầm 2 cm. Để thuận tiện cho việc kiến thiết luồn ống vào dầm

Bước 5: Căn chỉnh độ cao cốp pha

Sau khi luồn ống qua dầm, cần chỉnh sửa đúng độ cao so với cốt sàn theo bản vẽ. Cố định một đầu ống thật chặt bằng cách buộc vào cốp pha và dùng sợi thép buộc ống vào thanh sắt thép

Dùng xốp chèn vào đầu còn lại để tránh bê tông lọt vào đường ống và thành dầm. Gây khó khăn vất vả khi thông lỗ mở sau

Bước 6: Hoàn thiện công trình

Thông thường, với những công trình có diện tích sàn < 80m2. Chúng tôi luôn khuyến cáo các đơn vị thi công nên đi 1 đến 2 trục thoát nước mưa 90.

  • 1 trục thoát phân 90 .
  • 1 trục thoát hoạt động và sinh hoạt 90 .
  • 1 ống thông hơi hầm cầu 34 .
  • 1 ống thoát nước điều hòa 27
  • Tất cả những ống thoát phải có độ dốc bảo vệ thoát tốt ra mạng lưới hệ thống thoát nước của khu vực. Từ vị trí ống thoát nước thải đi ra cần qua 2, 3 hố ga và trục ống thoát ra ngoài là ống 114, 140 .

mindovermetal vừa giới thiệu đến các bạn những kiến thức liên quan đến phương pháp lắp đặt ống thoát nước xuyên sàn. Nếu còn bất cứ câu hỏi nào cần được giải đáp, hãy nhanh chóng liên hệ với chúng tôi nhé!
