Bố trí thép đài móng cọc là một trong những cách bố trí đài móng, đài cọc sao cho khoa học và hợp lý giúp cho bê tông cốt thép có được kết cấu vững chắc, giúp tiết kiệm chi phí nguyên vật liệu. Để giúp bạn hiểu rõ về nội dung này mindovermetal sẽ chia sẻ cụ thể ở bài viết dưới đây.
Mục lục nội dung
Đài móng, đài cọc là gì?
Đài móng là gì?
Đài móng là bộ phận kết nối các cọc với nhau có tính năng phân chia lực. Việc này giúp bảo vệ cân bằng lực cho hàng loạt mặt phẳng và diện tích quy hoạnh phần nền móng của ngôi nhà .

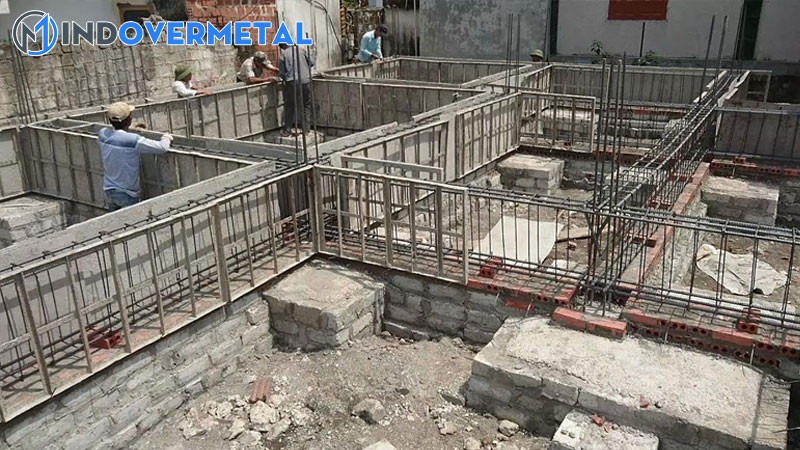

Thiết kế móng cọc nhà dânĐài móng có nhiều hình dáng khác nhau, tùy thuộc vào từng khu công trình mà nền móng trong quy trình kiến thiết xây dựng sẽ được kiểm soát và điều chỉnh sao cho tương thích. Có thể là hình tròn trụ, hình tam giác, hình côn hay nhiều hình dạng khác .
- Đài móng hiện nay được chia thành 2 loại là đài cứng và đài mềm.
- Nếu phân chia theo chiều cao thì sẽ là đài thấp và đài cao.
Đài cọc là gì?
Đài cọc là một bộ phận sử dụng dùng để liên kết các cọc có tác dụng phân bổ lực giúp căn nhà đảm bảo lực cân bằng cho toàn bộ bề mặt, nền móng.
Ngoài ra, nền cọc còn có vai trò cấu trúc hay nâng đỡ các thiết bị nặng. Đài cọc và đài móng là hai khái niệm có mối liên hệ khá ngặt nghèo, đi liền nhau .
Kích thước cơ bản của đài cọc
Kích thước cơ bản của đài cọc
- Khoảng cách từ tâm của cột biên tới mép đài không được nhỏ hơn đường kính của cột, đường kính chiều dài hoặc chiều dài cạnh bình quân của cọc, khoảng cách tính từ cọc tới mép không được nhỏ hơn 150mm.
- Bề rộng mặt đáy của đài cọc hai hàng hoặc đài cọc một hàng không được nhỏ hơn 2 lần đường kính hoặc chiều dài cạnh cọc, cũng không được nhỏ hơn 600mm, khoảng cách tính từ mép cọc tới mép đài không nên nhỏ hơn 150mm.
- Độ dày của móng cọc sẽ căn cứ vào yêu cầu kết cấu bên trên để xác định. Độ dày này tính từ mặt lớp đệm lên do đó phải trên 300mm, khi đài hình côn, độ dày của mép đài cũng không nên nhỏ hơn 300mm.
Cách bố trí thép đài móng cọc chuẩn 100%
Chuẩn bị mặt bằng thi công
Khảo sát địa chất là công việc đầu tiên trong việc xây đài móng, việc này giúp chúng ta đánh giá được những điều kiện thuận lợi của môi trường để quá trình tiến hành thi công được thuận lợi.
Tiến hành kiểm tra nhu yếu kỹ thuật của các loại cọc trong quy trình sử dụng và thiết kế. Thiết bị máy móc xây đắp cần phải được kiểm tra và lắp ráp theo đúng quá trình, bảo vệ công suất của thiết bị và bảo đảm an toàn của người thiết kế .
Quy trình ép cọc bê tông cốt thép
Bước 1: Thực hiện ép cọc C1

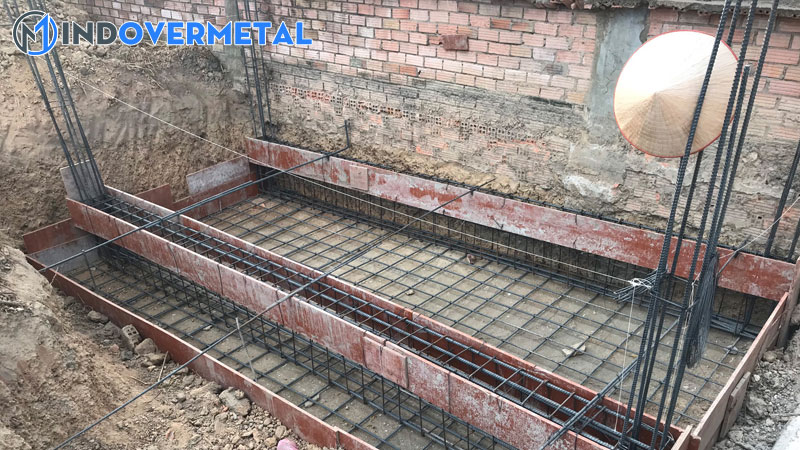

Cách bố trí thép trong đài móng cọcTiến hành dựng cọc vào giá đỡ cọc sao cho mũi cọc phải hướng đúng vào vị trí phong cách thiết kế. Phải thẳng đứng không được nghiêng .
Phía đầu trên của thanh cọc ép phải được gắn vào thanh định hướng của thiết bị máy móc để bảo vệ về phương hướng và độ bảo đảm an toàn trong quy trình ép cọc .
Áp lực tăng phải chậm dần đều để cho cọc C1 đi sâu vào lòng đất, thường thì những đài móng cọc lệch tâm phải dừng lại và chỉnh sửa ngay lập tức .
Yêu cầu
- Khi thực hiện ép, các thiết bị phải đảm bảo đúng dọc trục tâm, khi ép từ đỉnh cọc và tác dụng đều lên các bề mặt của cọc khi ép, không được gây ra lực ngang lên cọc.
- Tất cả các máy móc thiết bị khi tham gia ép phải được kiểm định để mọi mặt
- Đảm bảo đúng an toàn lao động trong quá trình thi công.
Bước 2: Tiến hành ép các cọc tiếp theo C2 nối tiếp C1

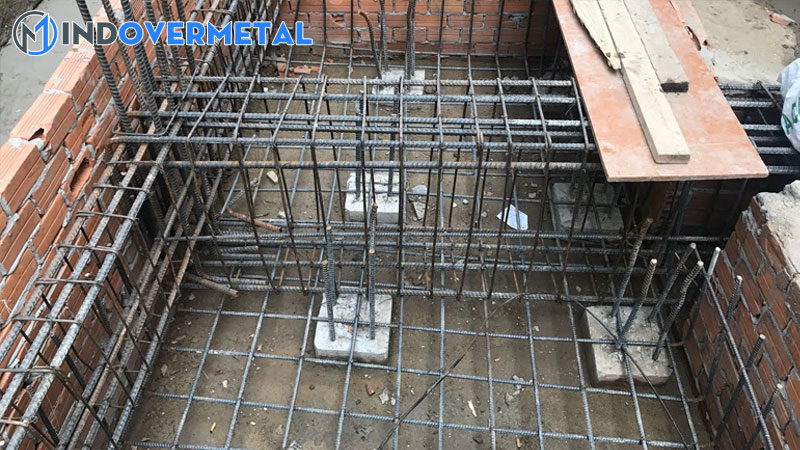

Quy trình ép cọc bê tông cốt thépThực hiện kiểm tra mặt phẳng của hai đầu đoạn cọc, kiểm soát và điều chỉnh phải thật thẳng. Kiểm tra các mối nối, lắp dựng ở các đoạn cọc vào vị trí ép sao cho tâm đoạn cọc trùng với trục đoạn mũi cọc, độ nghiêng không được quá 1 %
- Gia tải lên cọc một lực ngay tại mặt tiếp xúc, thực thi hàn nối theo pháp luật của cấu trúc móng nhà .
- Tiếp tục ép cọc C2, tăng dần lực để cọc xuyên vào đất với tốc độ không được vượt quá 2 cm / s
- Tuyệt đối không được sử dụng mũi cọc trong đất sét dẻo cứng quá lâu, điều này sẽ làm ảnh hưởng tác động tới mối hàn ép .
- Khi độ nén tăng đột ngột nghĩa là mũi cọc xuyên qua lớp đất đá cứng hơn, cần phải giảm độ ép cọc để cọc xuyên từ từ vào lớp đất cứng.
Một số hiện tượng có thể gặp phải khi lực nén bị tăng đột ngột
- Mũi cọc xuyên vào lớp đất đá cứng hơn
- Mũi cọc gặp phải vật cản
- Cọc bị xiên, mục cọc tì vào gờ nối của các cọc bên cạnh
Bước 3: Giai đoạn cuối
Khi đến đoạn cọc sau cuối đã được ép đến mặt đất, thiết bị máy móc dựng đoạn cọc lõi thép chụp vào đầu cọc rồi liên tục ép cọc đến độ sâu phong cách thiết kế .
Bước 4: Chuyển hệ thống máy móc
Sau khi ép cọc xong ở một vị trí xác lập, cần chuyển mạng lưới hệ thống máy móc thiết bị đến các vị trí tiếp theo đã được phong cách thiết kế để liên tục ép cọc. Sau đó triển khai việc làm ép cọc C1 tiên phong .
Một số lưu ý trong bố trí thép đài móng
Quy định về sai số
- Độ nghiên của đài móng cọc ép không được vượt quá 1%
- Vị trí cao đáy đài đầu cọc sai số phải lớn hơn 75mm so với vị trí thiết kế
Gia công cốt thép
- Cần phải sửa thẳng và đánh gỉ
- Cắt và uốn thép theo hình dạng kết cấu của móng
- Cần nối theo yêu cầu kỹ thuật kết cấu công trình và hoàn thiện hệ thống khung cốt thép.
Lắp dựng cốp pha
- Sắt đài móng sau khi nối cần phải được bền chắc, không bị biến dạng, hư hỏng do tải trọng của bê tông.
- Ván khuôn phải đạt tiêu chuẩn về đúng hình dạng, kích thước, lắp ráp đúng theo yêu cầu.
- Phải có biện pháp khắc phục mất nước xi măng khi lắp đặt ván khuôn
- Chân đỡ phải đạt tiêu chuẩn, đúng mật độ, lắp đặt đúng quy cách, cũng như phải đảm bảo đúng yếu tố nâng đỡ trong thi công.
Trên đây là những giải đáp của mindovermetal về đài móng là gì? Và những thông tin liên quan tới việc bố trí đài móng chuẩn nhất. Hy vọng bài viết trên đã giúp bạn có cái nhìn toàn diện hơn về đài móng, nắm được quy trình cơ bản và cách thức thực hiện sao cho chuẩn nhất. Chúc bạn thành công.
