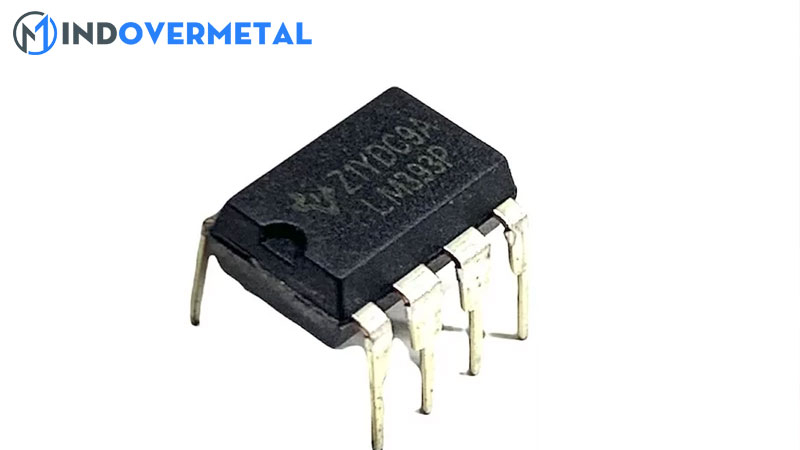

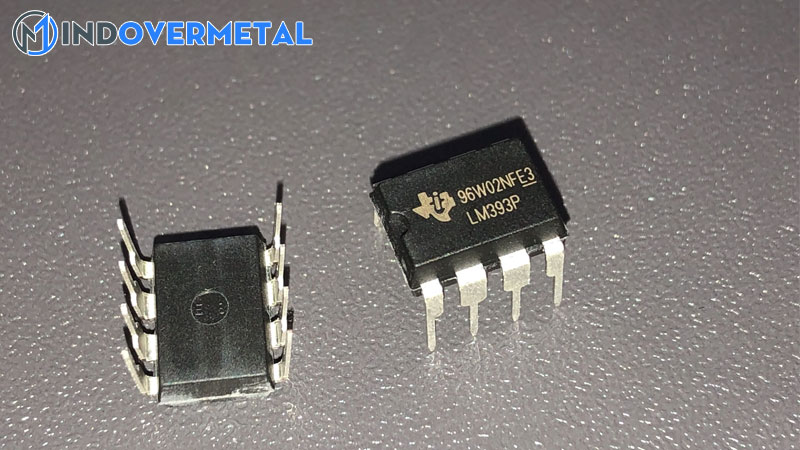

LM393 là một IC so sánh điện áp 8 chân được sử dụng thoáng rộng, đóng gói SO-8 và những gói khác. IC nhỏ này được tích hợp nhiều tính năng tương thích để sử dụng làm bộ so sánh. IC chứa hai opamps so sánh độ đúng chuẩn cao riêng không liên quan gì đến nhau hoàn toàn có thể hoạt động giải trí từ nguồn điện đơn hoặc kép. Một tính năng khác là dải điện áp cung ứng rộng nên hoàn toàn có thể sử dụng IC trong nhiều ứng dụng khác nhau. IC này nhu yếu dòng điện hoạt động giải trí thấp do đó rất lý tưởng để sử dụng trong những thiết bị di động và hoạt động giải trí bằng pin.
Hệ thống logic đầu ra hoàn toàn có thể được sử dụng trong những mạch kỹ thuật số. Dòng điện đầu ra tối đa của IC là 20 mA đủ để tinh chỉnh và điều khiển những transistor và mạng lưới hệ thống logic, thiết bị logic và vi điều khiển và tinh chỉnh. Cùng mindovermetal tìm hiểu chi tiết hơn về IC LM393 thông số kỹ thuật sơ đồ chân datasheet trong bài viết dưới đây!
Mục lục nội dung
Tính năng / Thông số kỹ thuật IC LM393
- Hai bộ khuếch đại hoạt động giải trí so sánh điện áp riêng không liên quan gì đến nhau trong một gói duy nhất .
- Có thể hoạt động giải trí từ nguồn cấp điện đơn và kép .
- Hoạt động từ điện áp cung ứng rộng từ 2V đến 36V .
- Yêu cầu dòng hoạt động giải trí thấp chỉ khoảng chừng 400 uA .
- Yêu cầu dòng phân cực đầu vào và bù thấp .
- Đầu ra của nó hoàn toàn có thể thuận tiện sử dụng để điều khiển và tinh chỉnh hầu hết những mạng lưới hệ thống logic .
- Độ đúng mực cao
- Đáng đáng tin cậy để sử dụng trong những thiết bị thương mại .
- Giá thấp
- Thích hợp cho những thiết bị di động hoặc hoạt động giải trí bằng pin .
Sơ đồ chân IC LM393
- Chân số 1 ( đầu ra A ) : đầu ra của Op-amp thứ nhất của IC .
- Chân số 2 ( đầu vào đảo ngược A ) : đầu vào đảo ngược của Op-amp thứ nhất của IC .
- Chân số 3 ( nguồn vào không đảo ngược A ) : đầu vào không đảo ngược của Op-amp thứ nhất của IC .
- Chân số 4 ( nối đất GND ) : Nối đất / âm tính cho cả hai Op-amp của IC .
- Chân số 5 ( đầu vào đảo ngược B ) : đầu vào đảo ngược của Op-amp thứ hai của IC .
- Chân số 6 ( nguồn vào không đảo ngược B ) : đầu vào không đảo ngược của Op-amp thứ hai của IC .
- Chân số 7 (đầu ra B): đầu ra của Op-amp thứ hai của IC.
- Chân số 8 ( Vcc ) : cấp điện dương của những Op-amp của IC .
Các ứng dụng
- Mạch so sánh
- Phát hiện điện áp
- Ứng dụng xê dịch
- Ứng dụng mạng lưới hệ thống logic
Thay thế và tương đương
LM193, LM293, LM2903, LM311, LM358
Mạch ứng dụng

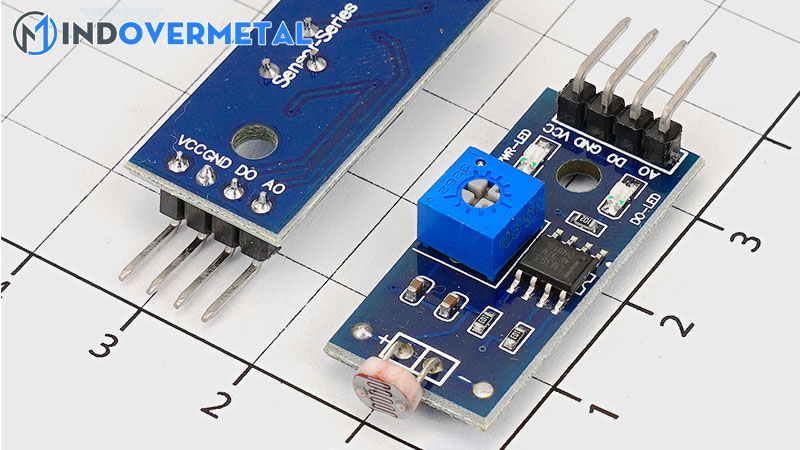

Sơ đồ bên dưới là mạch công tắc nguồn cảm ứng tối dùng IC LM393, ở đây dùng IC LM393 làm bộ so sánh. Mạch sử dụng LDR làm cảm ứng ánh sáng và bóng tối. LDR là một điện trở nhờ vào vào ánh sáng, điện trở của nó biến hóa khi lượng ánh sáng biến hóa trên mặt phẳng. Biến trở 20K được sử dụng để hiệu chỉnh mạch để BẬT tải với lượng ánh sáng mong ước.
Ở đầu ra của mạch, một relay SPDT được dẫn xuất trải qua một transistor 2N3904 BJT. Bạn hoàn toàn có thể mắc tiếp nối đuôi nhau bất kể tải hoặc thiết bị nào tại điểm được ghi “ Tải ” trong mạch. Điện áp hoạt động giải trí của mạch là 5V nhưng mạch hoàn toàn có thể hoạt động giải trí bất kể điện áp nào từ 2V đến 36V DC. Công tắc relay nên được sử dụng theo điện áp hoạt động giải trí, ví dụ quản lý và vận hành mạch với 5V thì sử dụng relay 5V đến 6V, nếu muốn hoạt động giải trí với điện áp cao hơn thì sử dụng công tắc nguồn relay theo điện áp đó. Công tắc relay có sẵn nhiều những điện áp khác nhau như 3V, 5V, 6V, 9V, 12V, …
Cách để chạy IC này lâu dài an toàn trong mạch
Để có được hiệu suất không thay đổi và lâu bền hơn với LM393, bạn không nên quản lý và vận hành IC với hơn 32V DC. Không hoạt động giải trí quá ± 18 khi hoạt động giải trí với nguồn điện kép. Để có hiệu suất không thay đổi, luôn quản lý và vận hành một số ít vôn dưới điện áp hoạt động giải trí tối đa.
Để không hoạt động giải trí với tải quá 20 mA, luôn gắn cẩn trọng những chân nếu sơ ý chập mạch hoàn toàn có thể gây hư hỏng mạch bên trong IC do gây quá nhiệt mạch bên trong. Hàn sai cũng hoàn toàn có thể gây hỏng mạch bên trong của IC hoặc làm cho IC yếu do đó sẽ không hoạt động giải trí như mong đợi hoặc phân phối hiệu suất không không thay đổi, hàn sai gồm có những mối hàn không sạch, giữ mỏ hàn hơn 10 giây với bất kể chân nào trong khi hàn hoặc bất kể chân nào tiếp xúc hơn 300 độ C trong 10 giây cũng sẽ làm hỏng IC bên trong. Không quản lý và vận hành IC ở nhiệt độ dưới 0 độ C và trên + 70 độ C và luôn dữ gìn và bảo vệ IC ở nhiệt độ trên – 65 độ C và dưới + 150 độ C .
Datasheet
Để tải datasheet, chỉ cần sao chép và dán link dưới đây vào trình duyệt của bạn .
https://www.st.com/resource/en/datasheet/lm193.pdf
