TOP 5 phần mềm vẽ mạch điện công nghiệp tốt nhất

Những phần mềm được sử dụng trong việc thiết kế chi tiết của các mạch điện được gọi là phần mềm vẽ mạch điện công nghiệp. Những phần mềm này có khả năng mô phỏng lại những hoạt động của các mạch điện ở trên vi mạch, bảng mạnh. Từ đó mà người dùng có thể thiết kế, tu sửa cũng như bảo trì được hệ thống mạch điện. Hãy cùng Mindovermetal đi tìm hiểu Top 5 phần mềm vẽ mạch điện công nghiệp ngay sau đây.

top-5-phan-mem-ve-mach-dien-cong-nghiep-1

Phần mềm Autocad/ Autocad Electrical

AutoCad và AutoCAD Electrical là những phần mềm vẽ mạch điện được nhiều người ưa dùng nhất hiện nay. Những phần mềm này thường được sử dụng để thiết kế mạch điện và tủ điện được sử dụng nhiều nhất.

Những ưu điểm nổi bật của 2 phần mềm Autocad/ Autocad Electrical:

  • Khả năng bố trí layout của AutoCad rất mạnh, phần mềm hỗ trợ bạn sắp xếp các layout 1 cách dễ dàng. Từ đó có thể xây dựng lên 1 tủ điện chuyên nghiệp.
  • Hỗ trợ vẽ sơ đồ bố trí các bảng mạch điều khiển thông minh. Đồng thời cho phép người dùng thêm các thiết bị đầu cuối. AutoCAD Electrical hỗ trợ menu đánh dấu giúp bạn có thể chỉnh sửa cực nhanh.
  • Có khả năng tự động đánh số dây, đồng thời gắn các thành phần. Cũng như có khả năng tái sử dụng những bản thiết kế mạch khác.
  • Phần mềm sở hữu thư viện với hơn hàng ngàn biểu tượng sơ đồ mạch điện tiêu chuẩn khác nhau. Giúp cho bạn có thể lựa chọn biểu tượng phù hợp với nhu cầu.
  • Trong khi thiết kế mạch điện còn hỗ trợ tạo bảng điều chỉnh Layout thông minh.
  • Tự động Tạo PLC I / O vẽ từ bảng tính. Bên cạnh đó phần mềm còn tự động tái sử dụng bản vẽ hiện tại.

top-5-phan-mem-ve-mach-dien-cong-nghiep-4

Phần mềm vẽ mạch điện Cade Simu

Cade Simu là một phần mềm hỗ trợ các kỹ sư trong việc vẽ và thiết kế các mạch điện trở nên đơn giản và nhanh chóng hơn. Bên cạnh đó, phần mềm này còn có khả năng khác chính là mô phỏng được các mạch điện 1 cách hoàn chỉnh và chuyên nghiệp.

Những ưu điểm nổi bật của phần mềm Cade Simu:

  • Hỗ trợ vẽ sơ đồ mạch điện công nghiệp một cách đơn giản
  • Có thể chạy phần mềm trực tiếp trên máy mà không cần phải tốn công cài đặt
  • Hỗ trợ đầy đủ những thiết bị công nghiệp, gồm có: MCCB, Wire, CB, Relay,…
  • Vì có khả năng mô phỏng lại những mạch điện công nghiệp 1 cách chân thực. Do đó mà rất phù hợp với những ai đang theo học hay mới ra trường, mà chưa có điều kiện để mua được những thiết bị thật.

top-5-phan-mem-ve-mach-dien-cong-nghiep-7

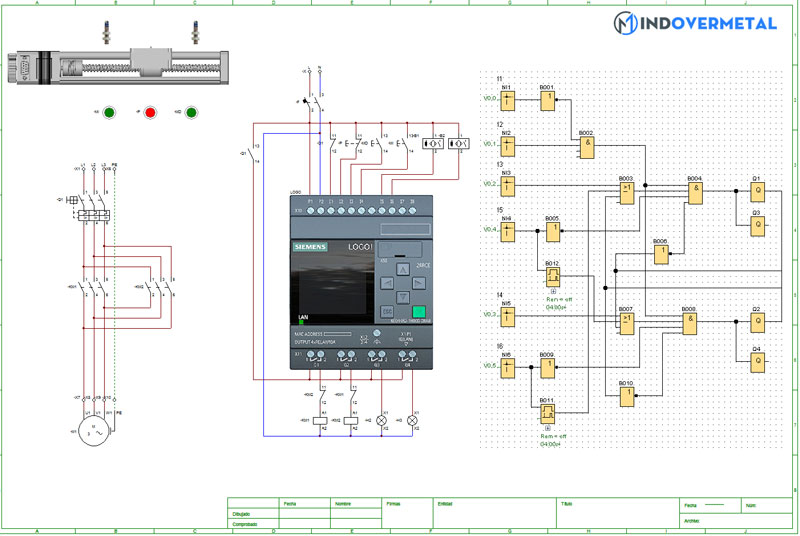

Phần mềm vẽ mạch điện công nghiệp Eplan

Một công cụ hỗ trợ vẽ mạch điện mà bạn không nên bỏ qua, đó chính là mạch điện Eplan. Đây là một phần mềm giúp cho người dùng có thể vẽ được những mạch điện đi dây trong các tủ điện cực mạnh. Eplan được sử dụng nhiều nhất là ở trong các thiết kế tủ điện đi dây.

Những ưu điểm nổi bật của phần mềm Eplan:

  • Phần mềm tương đối dễ sử dụng.
  • Đánh số bản vẽ, tổ chức đi dây cũng như quản lý bản vẽ trở nên dễ dàng hơn với Eplan.
  • Hỗ trợ thiết lập báo cáo và in ấn một cách nhanh chóng và dễ dàng.

Bên cạnh những ưu điểm trên thì phần mềm này cũng có những điểm hạn chế. Đó chính là khả năng thiết kế Layout thiết bị chưa được hoàn chỉnh, còn gặp nhiều khó khăn.

top-5-phan-mem-ve-mach-dien-cong-nghiep-7

Phần mềm vẽ mạch điện Sprint Layout

Sprint Layout là một phần mềm hỗ trợ vẽ mạch điện thiết kế bo công nghiệp. Vì phần mềm này có dung lượng khá là nhỏ gọn, do đó rất được nhiều người tải về sử dụng.

Những ưu điểm nổi bật của phần mềm Sprint Layout:

  • Có dung lượng nhẹ dễ cài đặt cũng như dễ sử dụng.
  • Cho phép người dùng có thể vẽ cách bo mạch công suất, công nghiệp nhanh chóng và chuyên nghiệp.
  • Sở hữu thư viện khổng lồ giúp cho người dùng có thể sáng tạo và tạo ra những tài nguyên mới.
  • Sprint Layout tập trung chủ yếu vào việc vẽ mạch điện thủ công. Cho phép bạn vẽ 2 lớp và tạo ra các đường đổ “plate” nhanh chóng.

top-5-phan-mem-ve-mach-dien-cong-nghiep-5

Phần mềm vẽ mạch điện Proteus

Proteus là một phần mềm phổ biến trong việc vẽ mạch nguyên lý đi dây cho các bo mạch. Phần mềm này hỗ trợ người dùng trong việc xây dựng lên một mạch nguyên lý hoàn chỉnh điều khiển cho bất kỳ yêu cầu cụ thể nào.

  • Có tính năng mô phỏng lại các mạch điện một cách hoàn hảo.
  • Sở hữu giao diện thân thiện, dễ sử dụng.
  • Tích hợp với hầu hết các cấu hình thuộc mọi hệ điều hành.
  • Đặc biệt sở hữu lên đến 8 gói thiết kế khác nhau để người dùng lựa chọn.
  • Chức năng mô phỏng trực tiếp lên đến hơn 800 vi mạch điều khiển.

top-5-phan-mem-ve-mach-dien-cong-nghiep-1

Như vậy bài viết trên đã giới thiệu xong 5 phần mềm vẽ mạch điện công nghiệp tốt nhất hiện nay. Các bạn đọc còn điều gì chưa hiểu, hãy để lại lời bình luận ở dưới bài viết để được giải đáp nhanh chóng. Đừng quên theo dõi Mindovermetal mỗi ngày để biết thêm nhiều thủ thuật, ứng dụng hay khác.
